| الـ MOQ: | 2 قطع |
| السعر: | negotiable |
| طريقة الدفع: | L/C ، T/T. |
| قدرة التوريد: | 100000 قطعة/قطعة في الشهر |

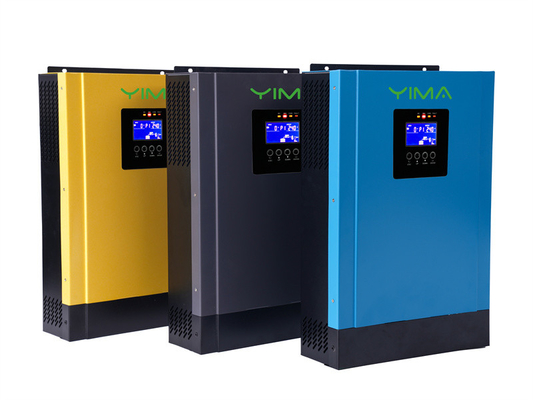

سلسلة HP-PV - عاكس تخزين الطاقة خارج الشبكة عالي التردد
ميزات المنتج:
1. آلة متكاملة لتخزين الطاقة الضوئية خارج الشبكة بموجة جيبية نقية
2. عامل القدرة الخارجة 1
3. تيار شحن عالي الطاقة اختياري
4. نطاق إدخال تيار مستمر واسع
5. نطاق جهد الإدخال الاختياري للأجهزة المنزلية وأجهزة الكمبيوتر الشخصية
6. يمكن تكوين أولوية إدخال التيار الكهربائي/الطاقة الشمسية من خلال إعدادات شاشة LCD لتكون متوافقة مع طاقة التيار المتردد أو طاقة المولد
7. إعادة التشغيل التلقائي عند استعادة طاقة المرافق، والحماية من الحمل الزائد وقصر الدائرة
8. تصميم شاحن بطارية ذكي لتحسين أداء البطارية
9. وظيفة التشغيل البارد، شبكة غبار اختيارية، دعم المولد
وصف المنتج:
سلسلة HP-PV عبارة عن عاكس شمسي عالي التردد بموجة جيبية نقية
آلة تحكم الكل في واحد، والتي تحتوي على وحدة تحكم كهروضوئية MPPT، وثلاث وحدات وظيفية لشاحن التيار المتردد والعاكس؛ تعتمد وحدة التحكم طريقة حساب MPPT المتقدمة وإدارة البطارية الذكية لضمان أقصى قدر من الحصول على الطاقة؛ يعتمد العاكس تصميمًا عالي التردد، وله مزايا كثافة الطاقة العالية، والحجم الصغير، والتشغيل البسيط، والكفاءة العالية للآلة بأكملها، وفقدان عدم التحميل المنخفض. يتم استخدامه على نطاق واسع في الأنظمة المنزلية، ومحطات الاتصالات الأساسية، وأنظمة المراقبة، والمناطق الرعوية، وإمدادات الطاقة المساعدة، وما إلى ذلك.
السعة المقدرة
| 3000VA/3000W | 5000VA/5000W | الموديل | ||
| HP-PV HP-PV3K-24 | HP-PV5K-48(9 | متوازية آلات) إدخال | ||
|
نظام الإدخال |
L+N+PE | جهد الخرج | ||
| 208/220/230/240VAC | نطاق الجهد | |||
| 170 ~ 280VAC (معدات الكمبيوتر)؛ 90 ~ 280VAC (الأجهزة المنزلية) | نطاق التردد | |||
| 50 هرتز / 60 هرتز (متكيف) | الناتج | |||
|
نظام الإخراج |
L+N+PE | جهد الخرج | ||
| 208/220/230/240VAC±5% | تردد الخرج | |||
| 50/60Hz±0.1% | شكل الموجة | |||
| موجة سلسلة نقية | وقت التبديل | |||
| معدات الكمبيوتر 10 مللي ثانية، الأجهزة المنزلية 10 مللي ثانية | ذروة الطاقة | |||
| 6000VA | 10000VA | الحمل الزائد | ||
| وضع البطارية: 1 دقيقة @ 102% ~ 110% تحميل 10 ثوانٍ @ 110% ~ 130% تحميل 3 ثوانٍ @ 130% ~ 150% تحميل 200 مللي ثانية @ >150% تحميل | الكفاءة القصوى (وضع البطارية) | |||
| >93% | >94% | البطارية | ||
|
الجهد المقنن |
24 VDC | 48 VDC | جهد الشحن المستمر (يمكن ضبطه) | |
| 28.2 VDC | 56.4 VDC | جهد الشحن العائم (يمكن ضبطه) | ||
| 27 VDC | 54 VDC | الشاحن | ||
|
طريقة شحن PV |
MPPT | الحد الأقصى لطاقة إدخال PV | الحد الأقصى لطاقة إدخال PV | |
| 1500W | 5500W | نطاق تتبع MPPT | ||
| 30 ~115 VDC | 120~430 VDC | الحد الأقصى لجهد إدخال PV | ||
| 145VDC | 450 VDC | الحد الأقصى لتيار شحن PV | ||
| 60 A | 80 A | عرض | ||
| 60 A | 80 A | عرض | ||
| 120 A | 80 A | عرض | ||
| واجهة LCD | 2 × 8pin / PITCH 2.54mm، تدعم رمز مقطع 128 بت، ما يصل إلى 4 أزرار +4LED، |
يمكن عرض وضع التشغيل / الحمل / الإدخال / الإخراج، إلخ. واجهة |
||
|
RS232 |
5PIN / PITCH 2.0MM، معدل بورتر 2400 | واجهة اتصال فتحة التوسيع | ||
| 2 × 5PIN / PITCH 2.54MM، بطاقة اتصال BMS لبطارية الليثيوم، بطاقة WiFi، بطاقة واجهة جافة، إلخ. | واجهة متوازية | |||
| وظيفة Macout | وظيفة متوازية | المعلمات البيئية | ||
|
تشغيل درجة الحرارة المحيطة |
0 ~40℃ | رطوبة بيئة التشغيل | ||
| 20% ~ 95% (بدون تكثف) | درجة حرارة التخزين | |||
| -15 ~60℃ | الارتفاع | |||
| يجب ألا يتجاوز الارتفاع 1000 متر، 1000 متر أو أكثر، حتى 4000 متر، | الضوضاء | |||
| ≤50db | المعلمات الفيزيائية | |||
| حجم الجهاز (مم) | 465*300*115mm | أبعاد العبوة (مم) | ||
| 515*365*175mm | الوزن (للمرجع) | |||
| 9.5 | 10 | 10.5 | ||
| 11 | ||||
